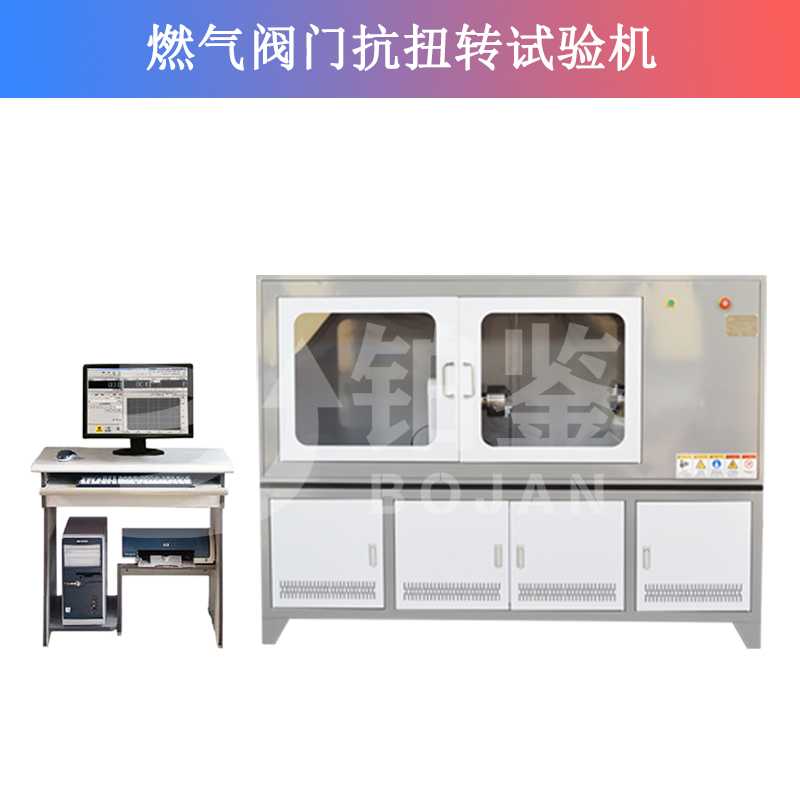

燃氣用閥門抗扭轉試驗機主要用于建筑用手動燃氣閥門抗扭力學性能試驗，另外還可進行材料及制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示角度、扭矩、扭矩峰值等參數；試驗結果可存儲、打印等。

GB/T 10128 《金屬材料室溫扭轉試驗方法》

JJG 269《扭轉試驗機檢定規程》

CJT180-2014《建筑用手動燃氣閥門》7.7.2中抗扭力性能試驗

1、機械結構

該機型為臥式結構，底座選用加厚鋼板，滑動結構為直線導軌，手控盒操作，方便快速裝夾試樣。動力方面采用精密型伺服電機，配合擺線式減速機，扭矩輸出穩定，同時具有響應快、控制精度高等特點。

2、控制系統

本機的控制單元是我公司自主研發的微操作系統，采用美國進口Atmel微處理器作為主控芯片，模數轉換芯片為國際知名IC廠商ADI生產的AD芯片，加上我公司成熟的控制方式，使整機的穩定性和精度處于行業領先水平。

3、功能特點

實時顯示扭矩、峰值、扭角；

具有峰值保持：試驗扭矩從0逐漸增加，系統默認新的一次實驗開始，自動記錄此次試驗的峰值；

控制方式簡單，既適合實驗室精確測量，也適合生產線批量檢測；

具有傳感器過載保護：為保護傳感器以及機械部件的安全，當傳感器所受扭矩達到設定的扭矩上限時機器自動停機。

可將扭矩、扭角、剛度等數據進行打??；

1、扭矩量程：                                 500N*m

2、扭矩測量范圍：        2%-100%Fs（10Nm-500Nm）；

3、扭矩分辨率：        0.01N*m

4、試驗扭矩分辨率        1/±300000

5、扭矩示值相對誤差：     ≤±0.5% （正轉和反轉兩個方向）

6、扭矩重復性相對誤差：    ≤0.5%（正轉和反轉兩個方向）

7、轉角測量范圍        0-10000°

8、轉角示值相對誤差：     ≤±1% （正轉和反轉兩個方向）

9、轉角最小分辨率：      0.01°

10、試驗轉速：          0.1-720°/min

11、扭轉速度示值相對誤差：  ≤±1% （正轉和反轉兩個方向）

12、扭轉速度示值重復性誤差： ≤1.0%

13、加力盤、扭矩盤間距離：  0～500mm（可根據您的要求定制）

14、兩夾頭的同軸度：     ≤Φ0.2mm

15、電源：            AC 220V±10％，50Hz；

16、試樣夾持方式：       三爪卡盤

17、試驗級別:          0.5級

18、閥門測試規格：  DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50
