主要結構
本機主要由傳動部分、機架、工作臺、工裝調整裝置和控制部分組成。

本設備主要是對波紋軟管進行擺動彎曲試驗，本機結構緊湊，設計合理，操 作方便、簡單，通過更換不同的工裝來完成不同的試驗，是軟管生產廠家和使用 單位以及質檢部門對產品質量的跟蹤和檢測的設備。該設備是生產制造企業、建
筑施工單位、產品質量監督檢驗所以及建材產品檢測部門必備的檢測設備，也適
于高等院校為學生做演示試驗。

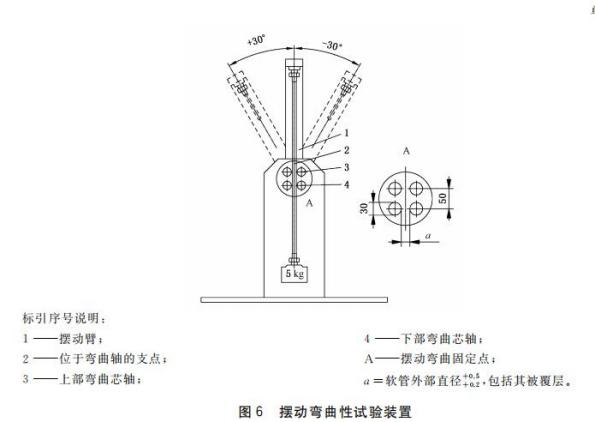

按下圖所示進行擺動彎曲性試驗， 將 1m 長軟管試樣的一端固定在擺動臂 上，另一段懸掛 5Kg 負載，在通入壓力 20kpa 的空氣狀態下，擺動臂從中間位置 擺動到﹢30 ° , 返回中間位置再擺動到-30 ° , 然后再回到中間位置，以上為一 次循環，以 30 次循環每分鐘的速度擺動 10000 次循環后。按在規定進行氣密性試驗，檢查試驗結果是否符合規定。
