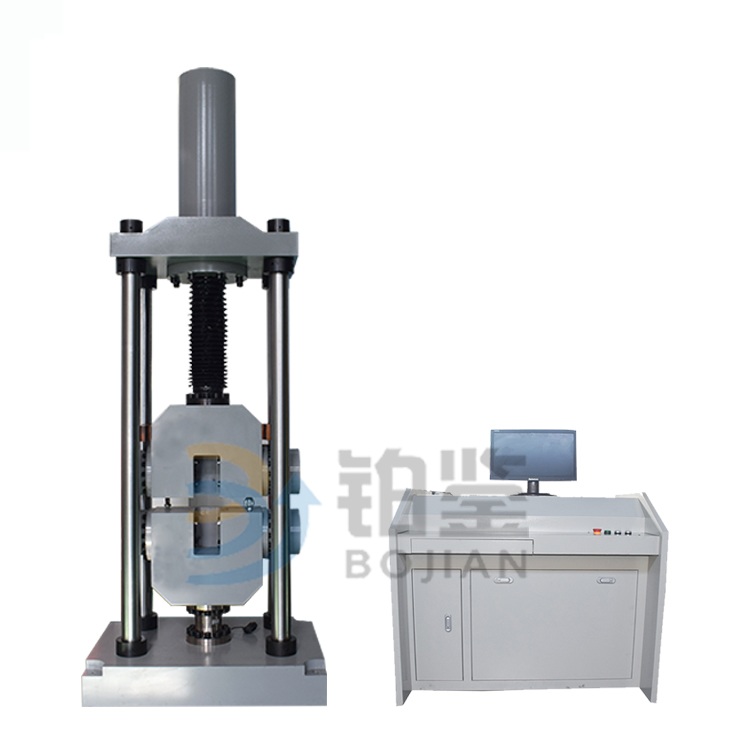

鋼筋機械連接件殘余變形試驗機專業測試鋼筋機械連接件,鋼筋機械連接件接頭,鋼筋連接用灌漿套筒的抗拉試驗.主要對鋼筋機械連接接頭進行高應力反復拉壓、大變形反復拉壓、單向拉伸、殘余變形、壓縮、雙向拉壓、裂斷力學等試驗檢測。

JGJ107-2016《鋼筋機械連接技術規程》

JGT238-2012《鋼筋連接用灌漿套筒》

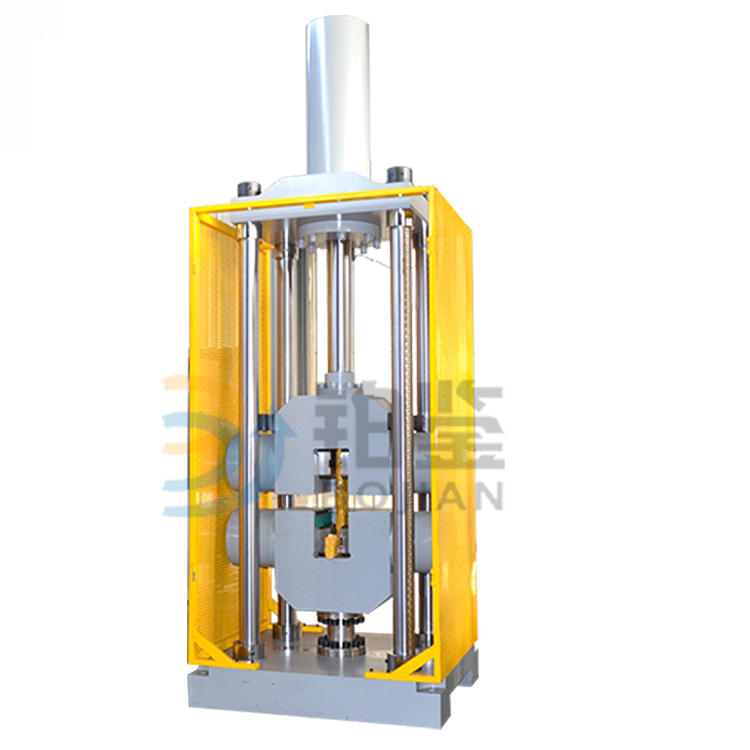

1、主機 為為四立柱主機結構，機架材質為整體鑄鋼式，高精度伺服專用油缸上置式的主機結構，此結構大大降低了主機高度，運輸、安裝方便，性能穩定、可靠，油缸帶動上橫梁，實現拉伸空間的調整，試驗操作方便。
2、測控系統：由電液伺服控制油源、全數字伺服控制器、負荷傳感器、測量試件變形的引伸計、測量位移的光電編碼器、試驗機專用PC測控卡、打印機、多功能試驗軟件包、電氣控制單元等部分組成。
3、標準電液伺服控制油源：
1）為負載適應型進油節流調速系統，采用成熟技術按標準模塊化單元設計生產制造，專門為微機控制液壓萬能試驗機配套使用；
2）選用性能優良的油泵、電機，質量可靠，性能穩定；
3）采用獨有技術自行研制生產的負載適應型節流調速閥，系統壓力穩定，自適應恒壓差流量調節，無溢流能耗，易于進行PID閉環控制；
4）管路系統：管路、接頭及其密封件選用性能穩定的成組套件，保證液壓系統密封可靠，無滲漏油故障發生。
4、電氣控制柜：
1）系統的所有強電部件集中在強電控制柜內，實現強電單元與測控弱電單元的有效分離，保證測控系統不受干擾，長期穩定工作；
2）電控柜上設置手動操作按扭，包括電源開關、急停以及油源油泵開停等。

最大試驗力：                     1000kN

試驗力測量范圍：              1%—100%FS

試驗機級別：                     0.5級

立柱數：                            4柱

試驗力分辨率：                  滿量程的1/300000

采集頻率：                         60HZ

試驗力示值相對誤差：        ±0.5%

位移測量分辨力：              0.007mm

位移示值相對誤差：           ±0.5%

變形示值相對誤差：           ±0.5%

加荷速率范圍：                  200N/s～20kN/s

拉伸夾頭間最大距離：        680mm

最大壓縮空間：                  550mm

圓試樣夾持范圍：               Φ15-26mm(1套) Φ26-Φ40mm（1套）

板試樣夾持范圍：               0-20 mm  20-50 mm

上下壓板尺寸：                  Φ200mm

立柱間有效距離:                 660×400 mm

活塞最大行程：                  650 mm

活塞上升最大移動速度：     100 mm/min

活塞下降最大移動速度：     100 mm/min

控制方式：                          電液伺服閉環控制，控制模式可平滑切換

主機尺寸：                          約980mm×720mm×3600mm

油源外形尺寸：                    1350mm×600mm×900mm

油泵電機功率：                   2.2KW
