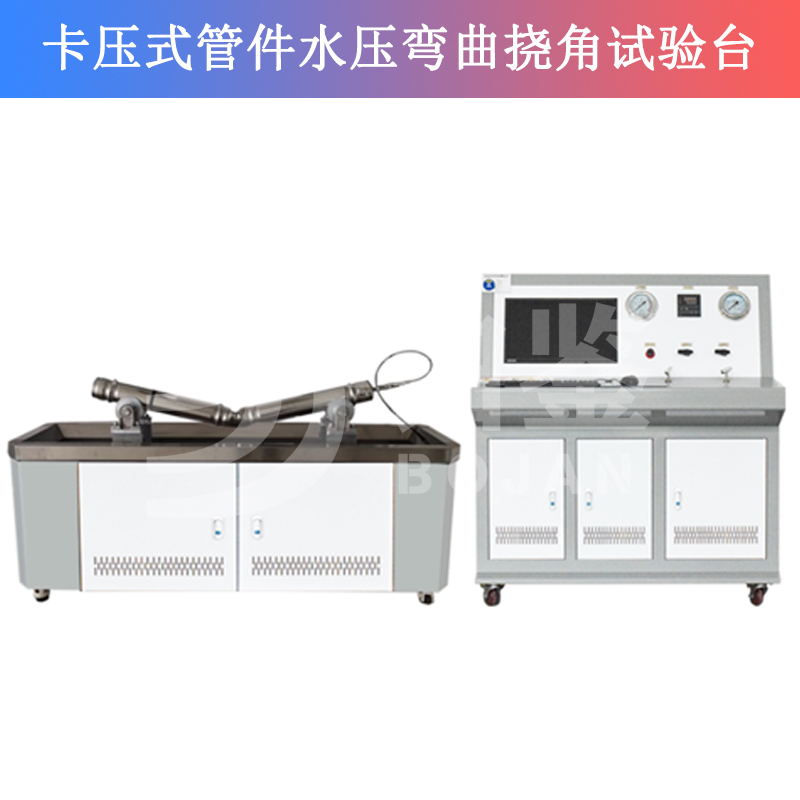

BJSY-WQ彎曲撓角試驗機主要適用于薄壁不銹鋼管件的水壓彎曲撓角試驗。

執行標準：GB/T 19228.1-2024 不銹鋼卡壓式管件組件 第1部分：卡壓式管件中“7.6.5水壓彎曲撓角試驗”

1.鈑金噴塑試驗臺箱體        濟南鉑鑒（Bojan）      1個
2.液體增壓泵                意大利AR              1套
3.壓力變送器                濟南鉑鑒（Bojan）      1支
4.泄壓閥                    上海閥門               1個
5.截止閥                    上海閥門               1個
6.無縫非焊接304不銹鋼高壓連接管路                 1套
7.316不銹鋼管路接頭                               1套
8.增壓管                                           1套
9.觸摸屏                    ≥10寸                 1臺
10.專用測控系統及軟件       濟南鉑鑒（Bojan）      1套
11.儲水箱                   不銹鋼                 1套

1.樣品尺寸范圍：DN12-DN100mm
2.水壓輸出壓力范圍：0-5Mpa
3.壓力分辨率：0.01Mpa
4.壓力變送器級別：0.25級
5.彎曲角度：15°-30°可調
6.控制及顯示方式：PLC+觸摸屏
7.試驗工位：1
8.角度傳感器分辨率：0.1°
